輕松讀懂?dāng)?shù)據中心機房末端配電
Fintech
農業時代的土地
全球ICT基礎設施市場規模持續擴張
微模塊
數據中心末端配電定義
DO THE BEST
末端配電定義——
指給單元IT機柜
微模塊級：列頭柜/小母線
給單/雙排微模塊中機柜的供配電系統
包括交/直流方案
機柜級：PDU
給單元機柜內部IT設備的供電的設備
包括交/直流方案

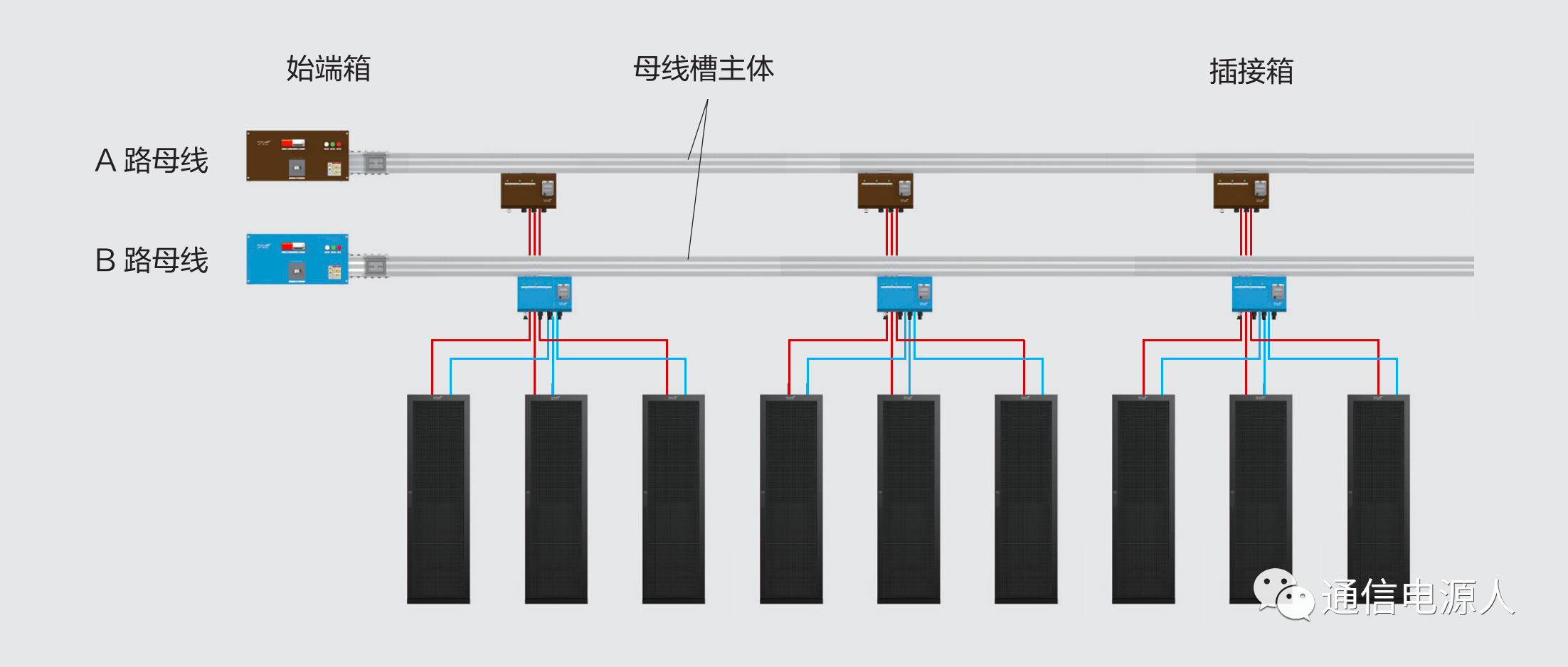

數據中心系統中低壓配電示意圖

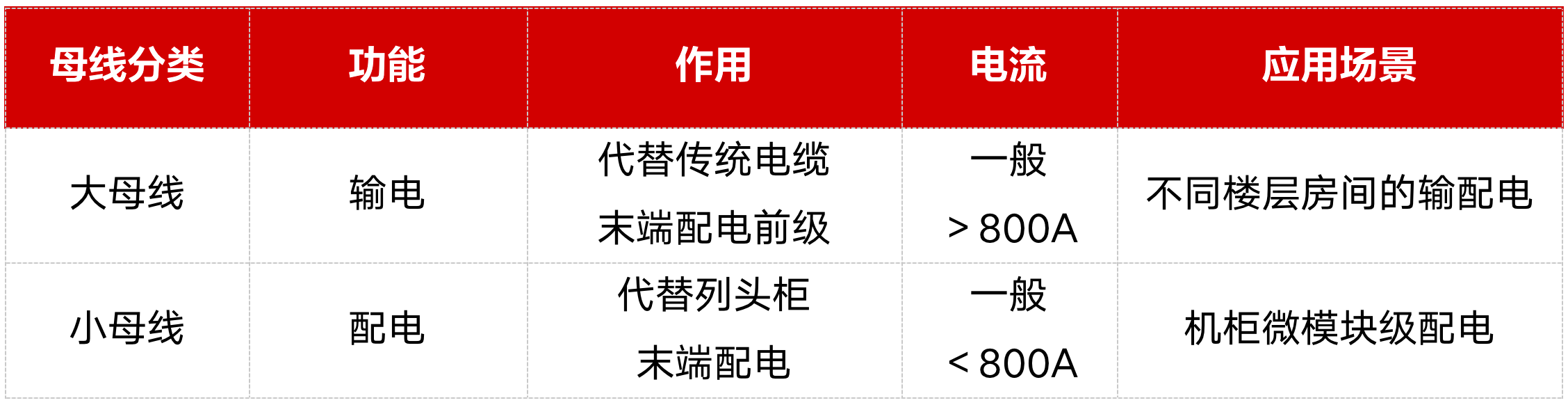

數據中心末端配電發展歷程
DO THE BEST
列頭柜
屬于歷史最久
PDU
屬于最基礎最末端的配電產品
小母線
作為近幾年興起的產品

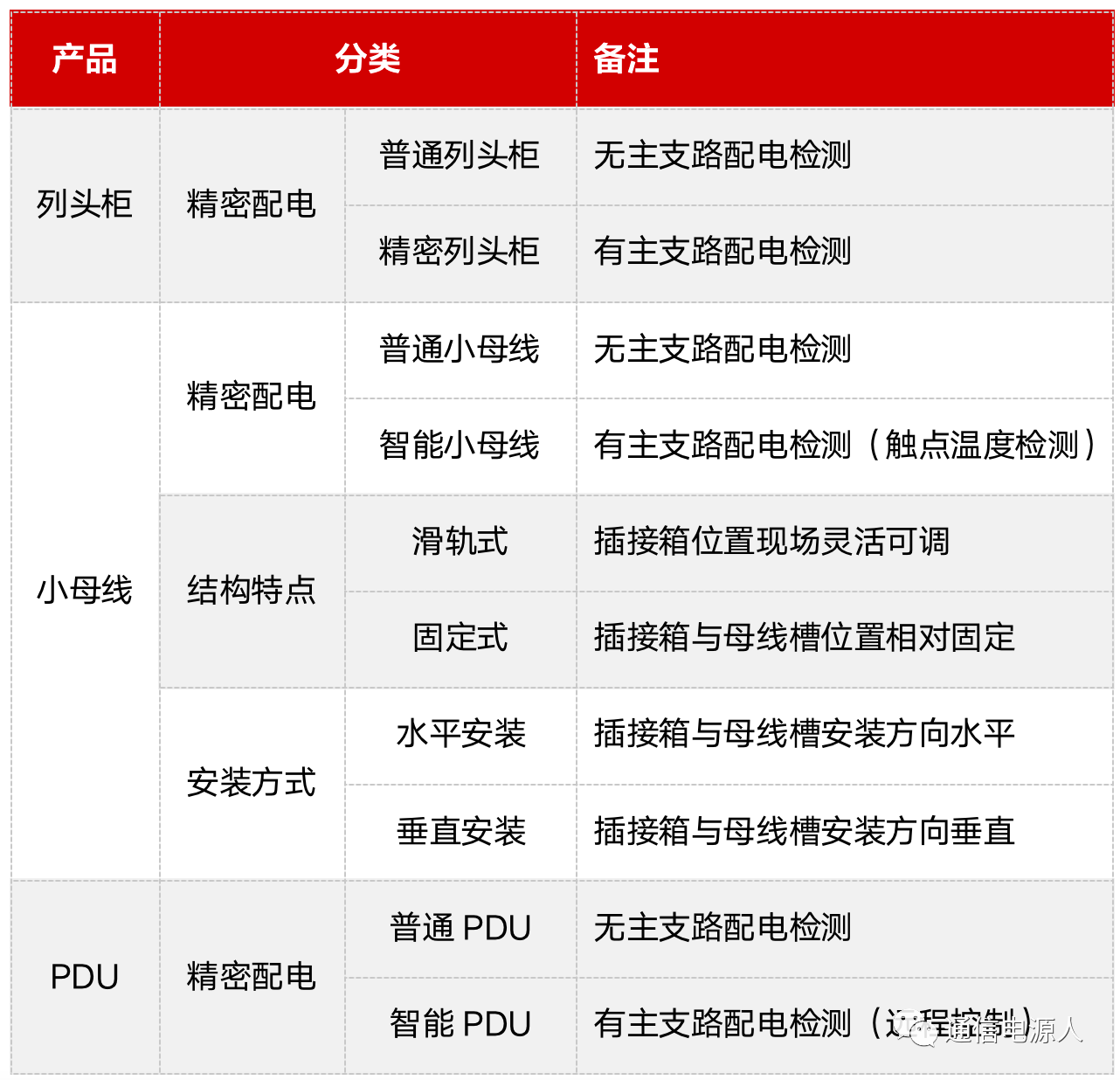

數據中心末端配電的分類及介紹
DO THE BEST
基于以上三類產品的不同特性
因配電柜與PDU產品相對比較成熟，這里不做詳細贅述

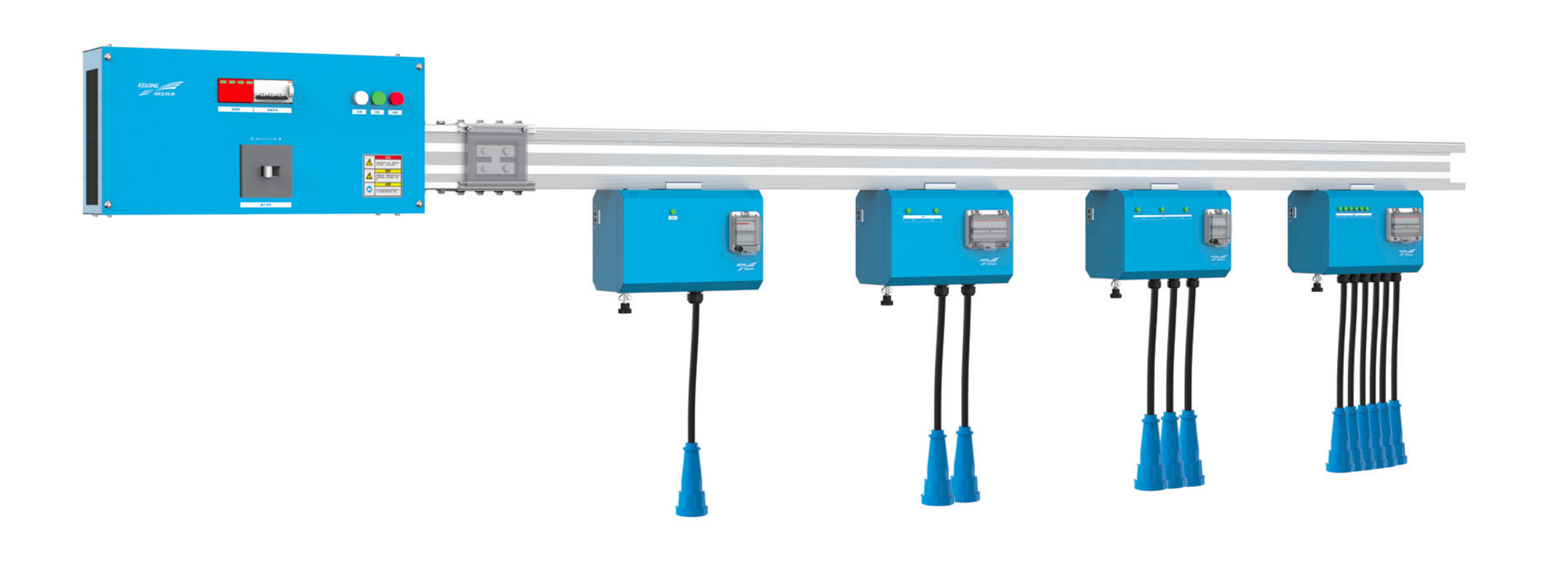

小母線產品介紹
01
A
滑軌式母線
其母線槽一般采用型材設計

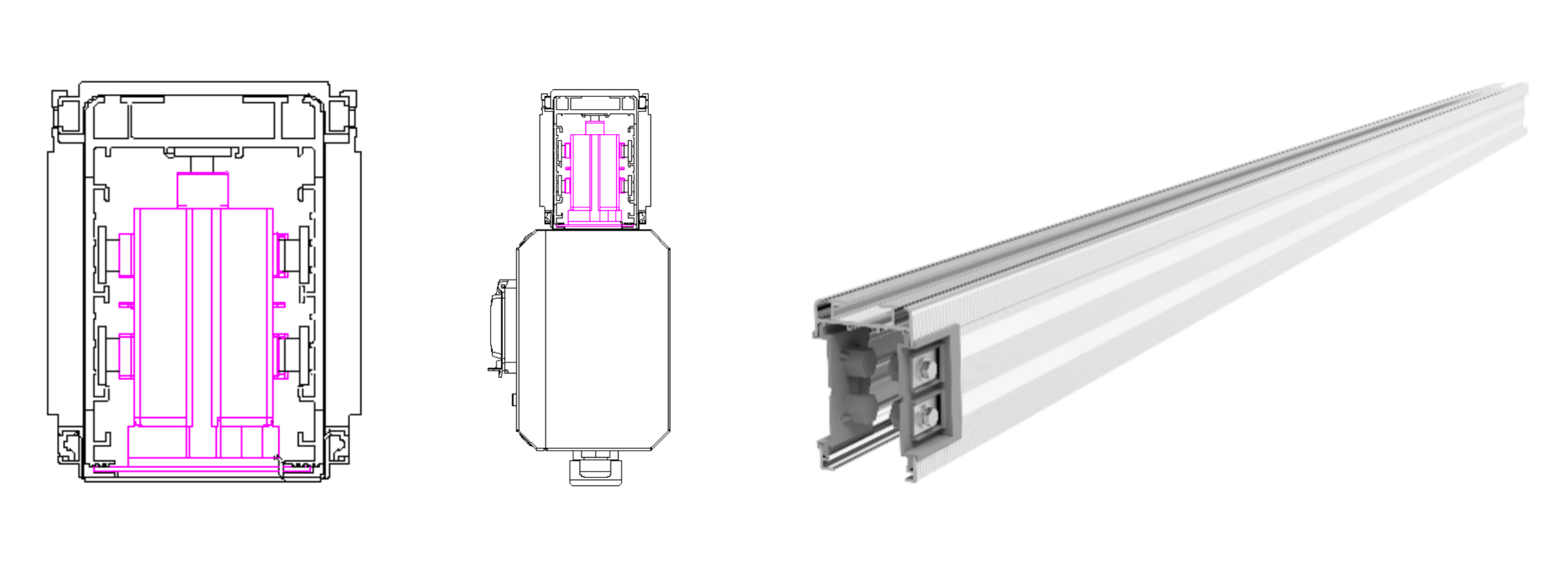

母線槽與插接箱-橫截面視圖 母線槽-立面圖

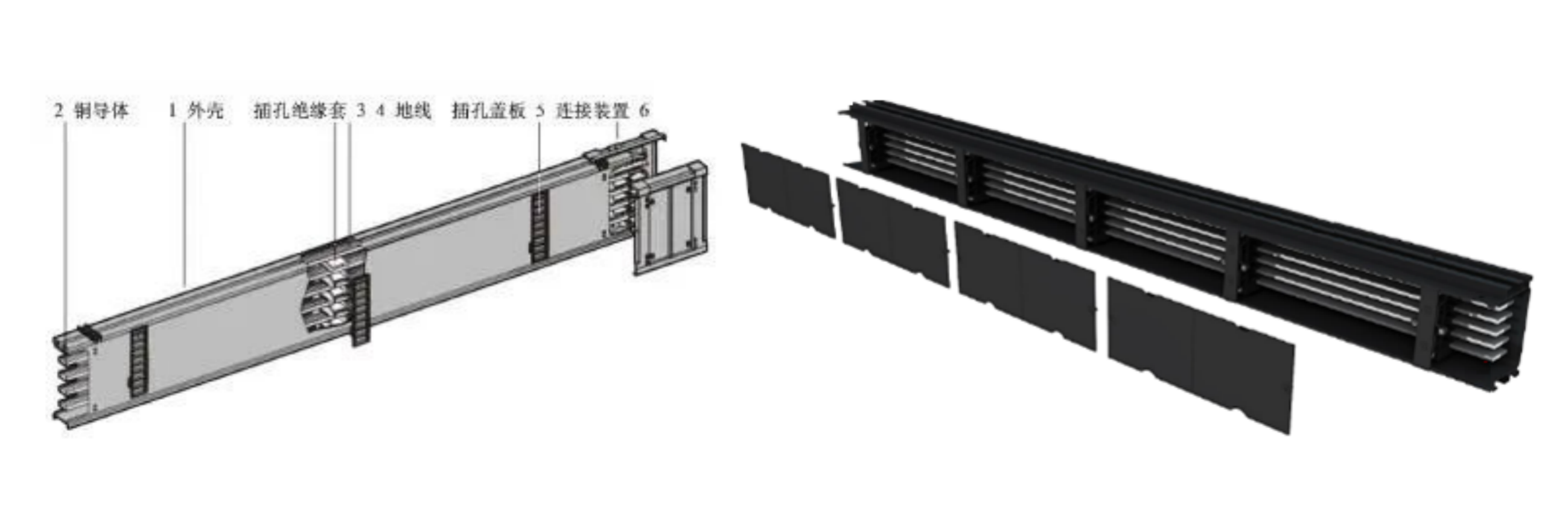

固定式母線
其母線槽一般采用非型材設計
B
水平安裝小母線
其插接箱為水平方向安裝

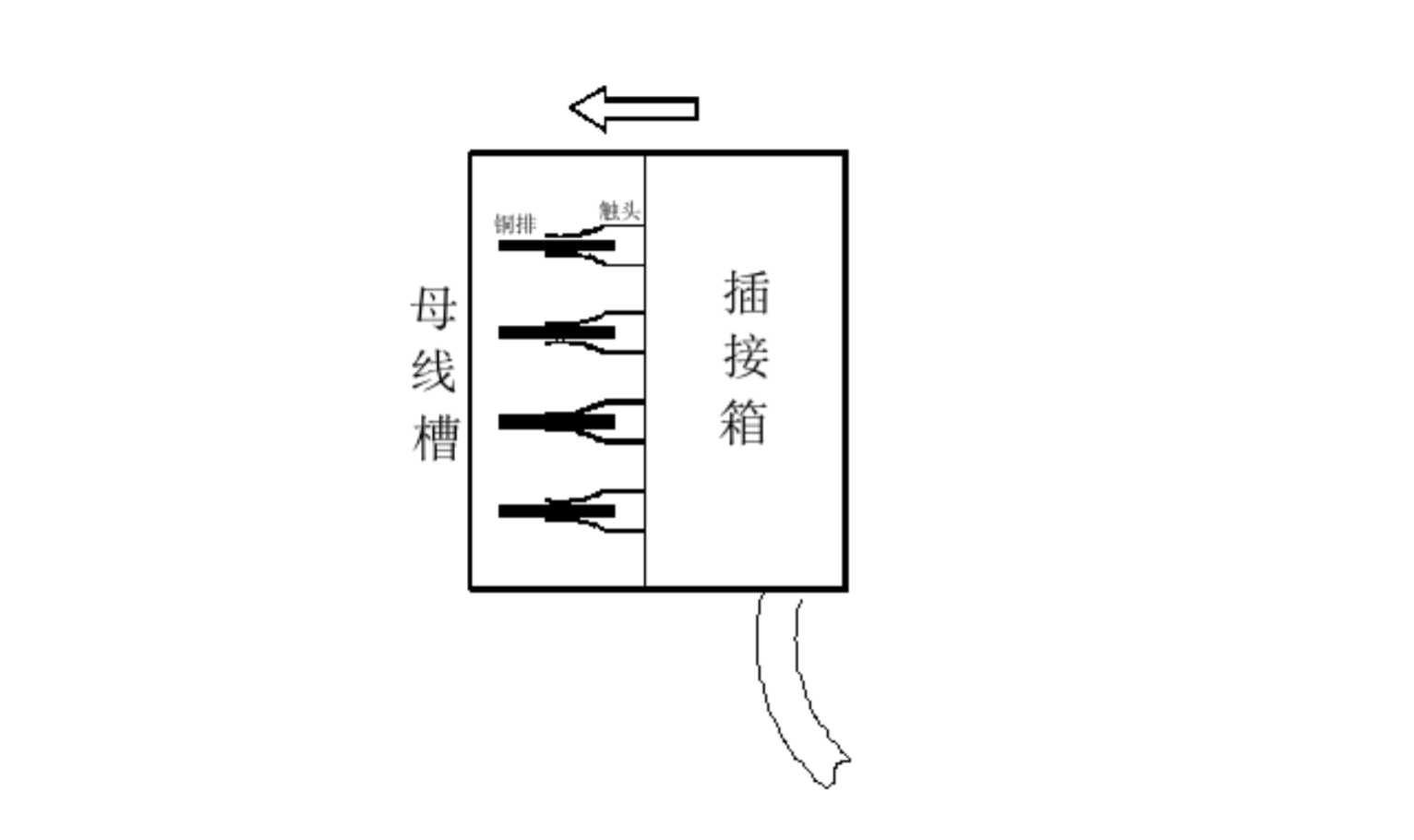

母線槽與插接箱-側面安裝示意圖
垂直安裝小母線
其插接箱從垂直方向安裝，插接箱固定在母線槽底部

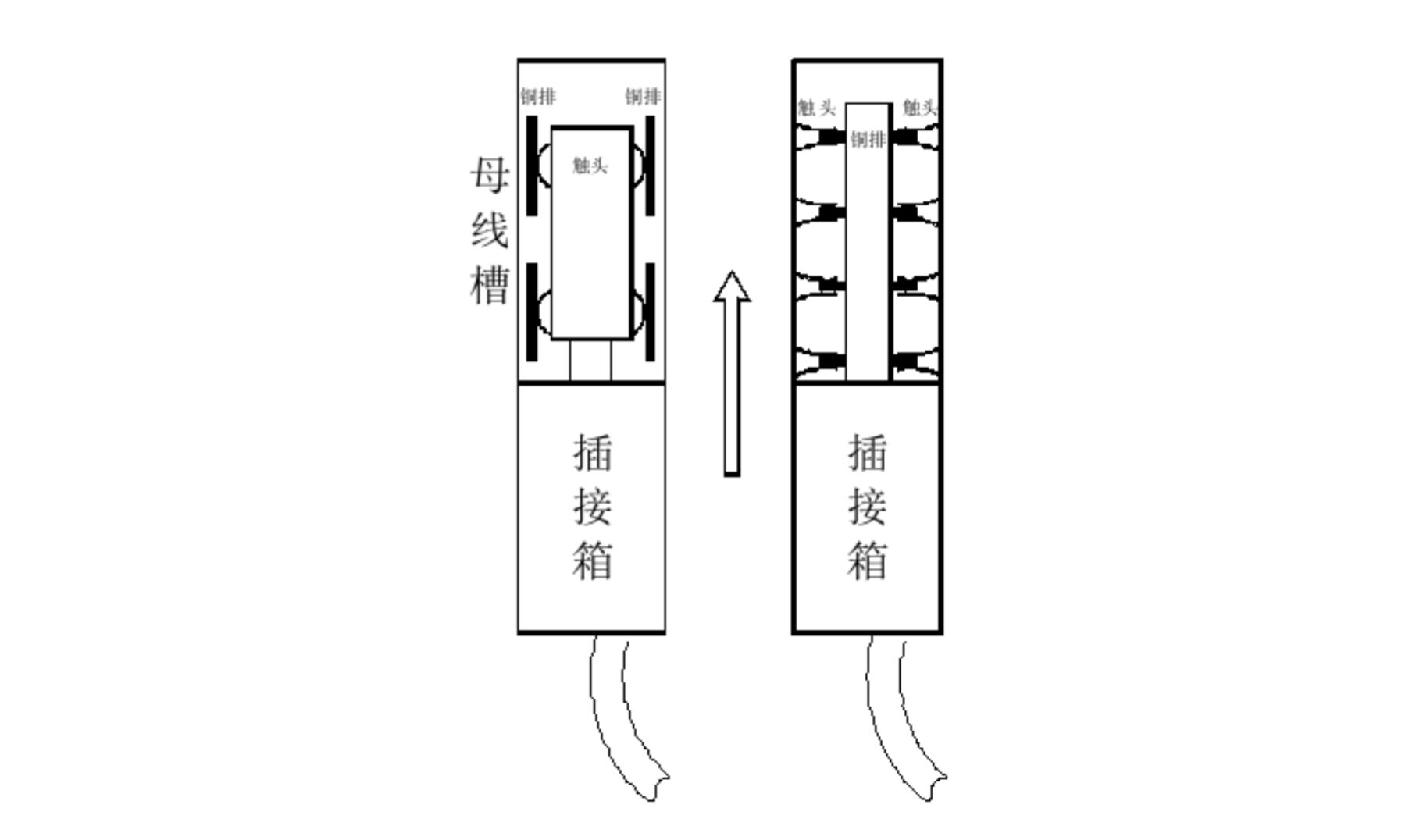

母線槽與插接箱-垂直側面安裝示意圖
不同類型小母線特點對比
02
滑軌式
插接箱全點位安裝
固定式
插接箱位置不容易變更，需要提前規劃設計，整體散熱一般，成本相對低。
水平安裝
小母線整體重心不穩，存在一定的內部應力，結構對頂部的防水保護較差；占用水平空間，兩套適合高低疊層放置。
垂直安裝
小母線對稱整體重心較穩，結構對頂部的防水保護較好

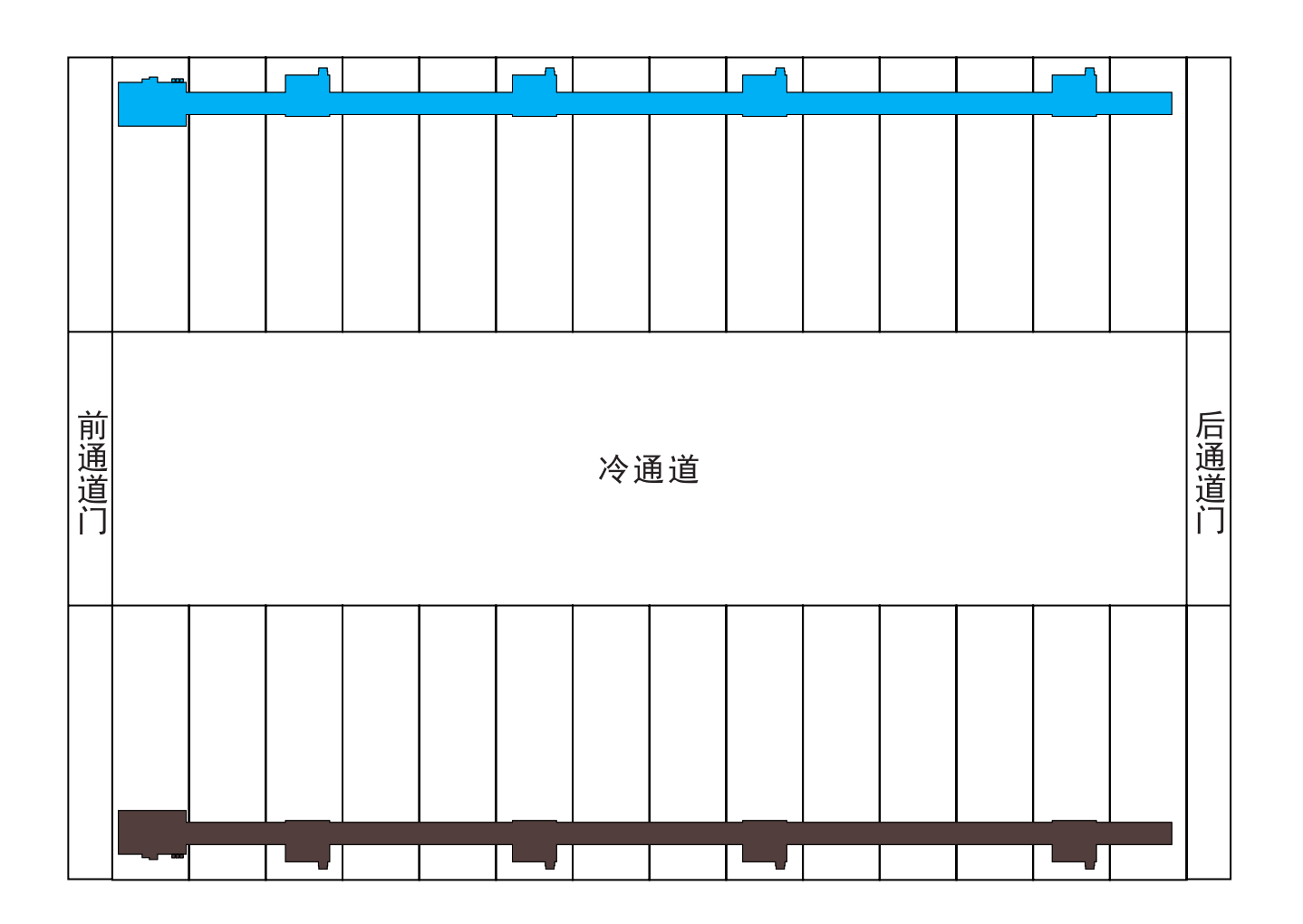

場景A
A/B路2N配置（藍 /棕）
優勢：較場景B成本更優
劣勢：跨列布線，線纜更多

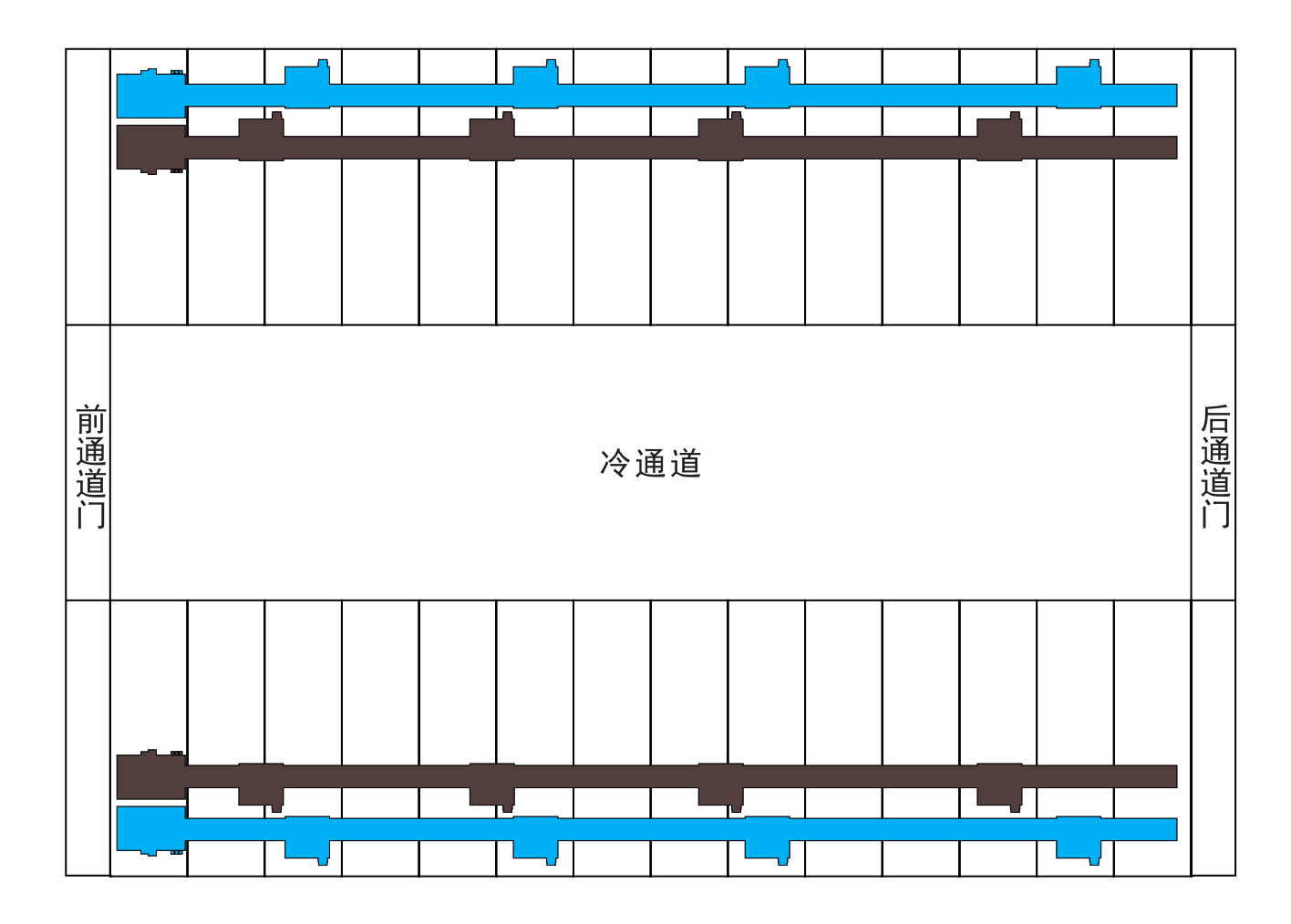

場景B
A/B路2N配置（藍 /棕）
優勢：極簡布線
劣勢：成本較場景A更貴，始端箱或總輸入路數較多
小母線與傳統列頭柜對比
04
傳統列頭柜方案
智能小母線方案

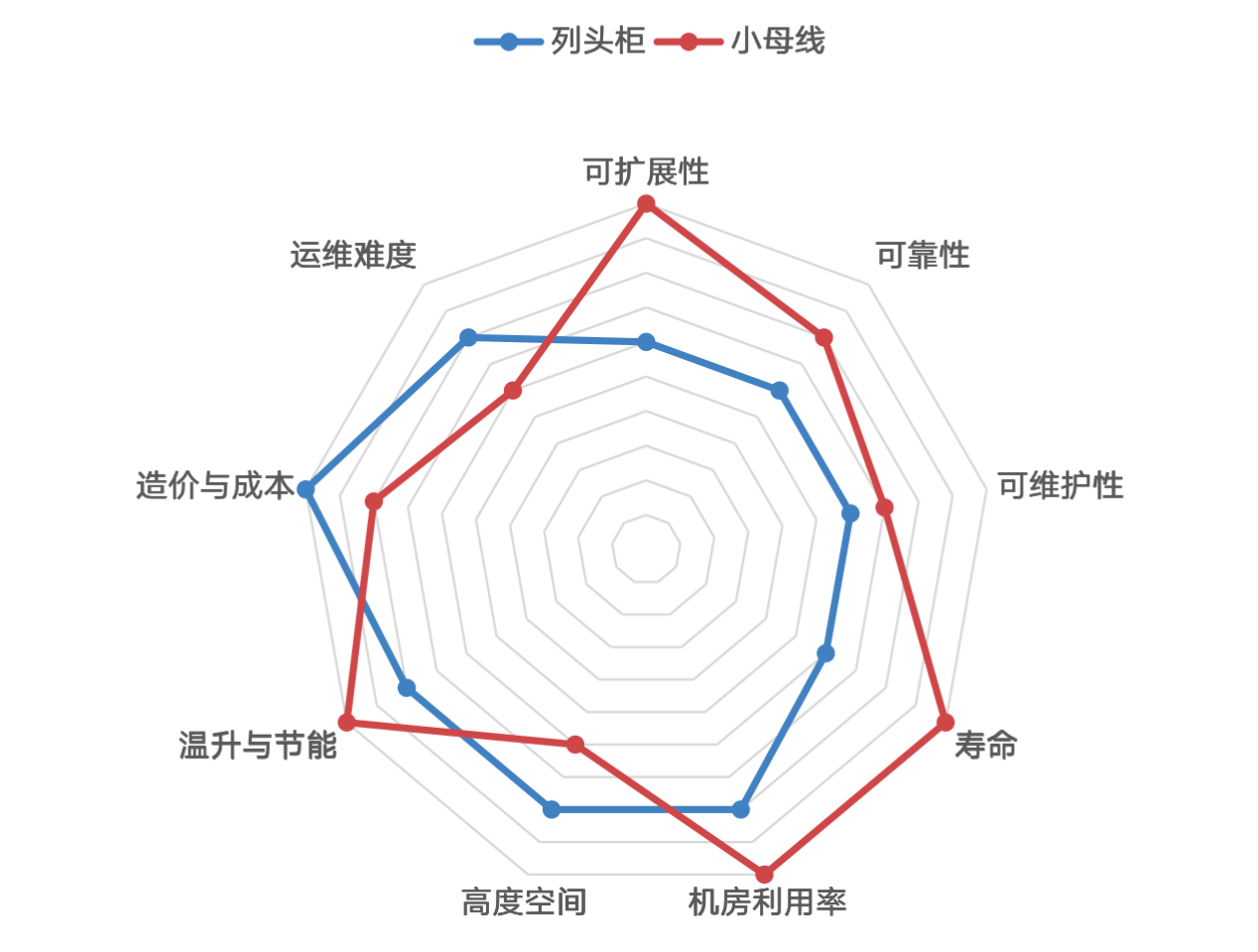

小母線與傳統列頭柜對比優劣勢對比圖
小母線的可靠性設計
05
小母線作為末端配電重要一環
產品
關鍵部位——
母線段與插接箱觸頭連接設計
觸頭材料
母線段與母線段的搭接設計
監控系統——
主路銅排溫度監控、各觸頭溫度監控
微斷輸出接口溫度監控
三相不平衡告警與優化、故障錄波、監控可靠性
工程與質量
包裝搬運——
可靠的包裝設計、關鍵部位的二次防護
安裝驗收——
專職項目經理、嚴格工程質量控制
資質與經驗
流程資質——
IPD開發流程、CNAS實驗室、相關認證
可靠性設計——
豐富的可靠性產品設計經驗
豐富場景與產品——
大功率UPS、微模塊、DCIM、配電柜、PDU
數據中心末端配電的未來展望
DO THE BEST
小母線除了上述優點外，還有因其特色功能（容易實現三相不平衡、單相/三相靈活調整、快速更換故障件）得到很多用戶青睞，但是在當前綠色、可靠、極簡的數據中心建設要求背景下，仍有優化提升空間。
安裝
深度匹配微模塊安裝，減少現場工程化作業；更小巧便捷的工業連接器；更簡潔智能的監控組網方案。
維護
實現關鍵器件的在線快速維護。
運維
三相不平衡AI優化；電力容量管理，采用更直觀的圖形化顯示界面。
可靠性
關鍵觸頭溫度檢測；母線段連接段部位溫度檢測與支持巡檢設計；故障預警與錄波等功能。
系統性
支持冷/熱通道場景下的運維與檢修；與智能PDU深入融合實現更精確的電力容量管理、U位管理
隨著數據中心建設往模塊化、集成化
